구리-망간 복합 촉매 및 그 촉매 메커니즘

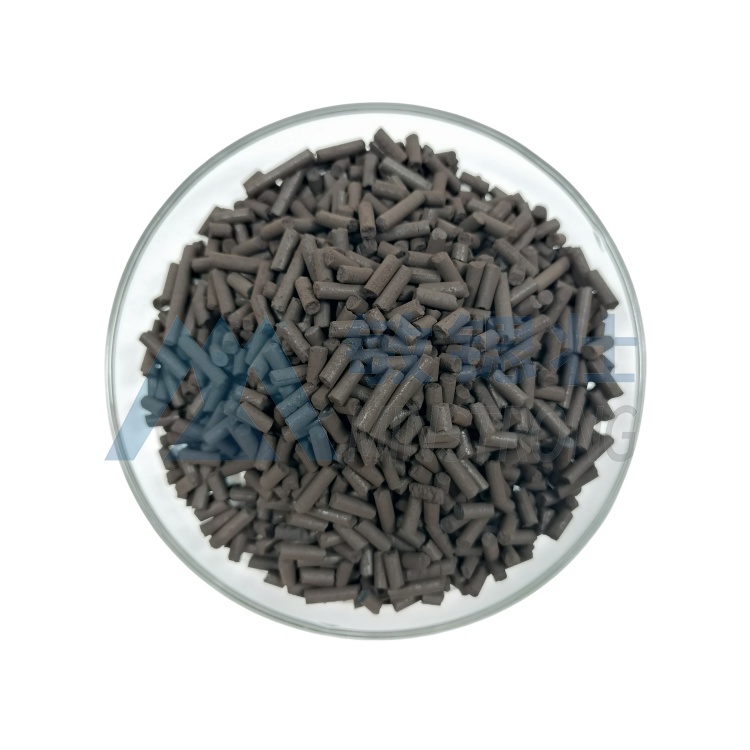

1. 구리-망간 복합 촉매 개요

구리-망간 복합 촉매는 높은 활성과 비용 효율성을 겸비한 전이금속 복합 산화물 촉매의 한 종류입니다. 이 촉매는 담체 또는 복합 산화물 촉매 물질에 속하며, 핵심 활성 성분은 Cu⁰/Cu²⁺와 Mn²⁺/Mn³⁺/Mn⁴⁺의 혼합 원자가계입니다. 단일 성분 Cu 기반 또는 Mn 기반 촉매와 비교하여, 이 촉매들은 성분 간 시너지 효과를 통해 촉매 성능을 크게 향상시키며, Pt 및 Pd와 같은 귀금속 촉매보다 비용이 훨씬 저렴합니다. 이 촉매들은 VOC 분해, SCR 탈질, CO 산화와 같은 환경 보호 및 에너지 분야에서 널리 사용됩니다. Cu-Mn-Ce/분자체 시스템은 특히 톨루엔과 같은 VOC 처리에 탁월합니다.

2. 핵심 촉매 메커니즘

구리-망간 복합 촉매의 높은 활성은 전자 및 구조 효과의 시너지 효과에 기인합니다. 전자 구조 관점에서, Mn의 다가 상태 특성(Mn²⁺↔Mn³⁺↔Mn⁴⁺)은 전자 전달 채널을 제공하는 반면, Cu와 Mn 간의 전하 이동은 d-밴드 중심 위치를 조절하여 반응물의 흡착 강도를 최적화할 수 있습니다. Mn의 원자가 순환에 의해 생성된 산소 결손은 격자 산소를 활성화할 수 있으며, Cu는 기체 분자의 흡착 용량을 향상시킵니다. 이 두 가지 원소는 산화환원 반응을 시너지 효과를 발휘하여 가속화합니다.

구조적 측면에서, 복합 시스템은 입자 응집을 억제하고, 비표면적과 기공 부피를 증가시키며, 활성 부위의 노출을 증가시킬 수 있습니다. 격자 결함(예: 쇼트키 결함)에 의해 형성된 활성 중심은 구리-망간 계면에서의 강력한 상호작용과 함께 고효율 촉매 부위를 구성합니다. 예를 들어, 톨루엔 산화에서 이는 톨루엔 흡착, C-H 결합 절단, 그리고 산화 생성물의 탈착의 완전한 순환을 촉진할 수 있습니다.

3. 제조 방법 및 일반적인 응용 분야

일반적인 산업적 제조 방법은 함침과 공침입니다. 함침은 그 단순성으로 인해 널리 사용됩니다. 일반적인 공정은 지지체(예: 5A 분자체)를 질산구리-질산망간 혼합 용액에 담근 후, 진탕, 증발, 500℃에서 4시간 동안 소성하는 과정을 포함합니다. 이 촉매는 주로 VOC 촉매 연소(예: 톨루엔 분해) 및 저온 SCR 탈질에 사용됩니다. 마이크로파를 이용한 톨루엔 산화에서는 230℃에서 117W의 전력으로 95% 이상의 분해율을 달성할 수 있습니다. SCR 반응에서는 다가 Mn 종들이 NH₃에 의한 NO의 선택적 환원을 촉진할 수 있습니다.

4. 성능 조절의 핵심 요소

촉매 성능은 주로 세 가지 요소에 의해 좌우됩니다. 첫째, 활성 부위 밀도 및 전자 전달 효율과 일치해야 하는 Cu/Mn 비율; 둘째, 지지체 효과. 분자체와 기타 지지체는 분산을 개선하고 기공 구조를 조절할 수 있으며, 두 번의 마이크로파 재생 후 구조가 안정화됩니다. 셋째, 소성 온도는 500℃가 최적 범위입니다. 지나치게 높은 온도는 소결 및 비활성화로 이어질 수 있습니다. 또한, Ce와 같은 보조제는 산소 결손과 산점을 더욱 증가시켜 시너지 효과를 높일 수 있습니다.

author: Hazel
date: 2025-12-05
